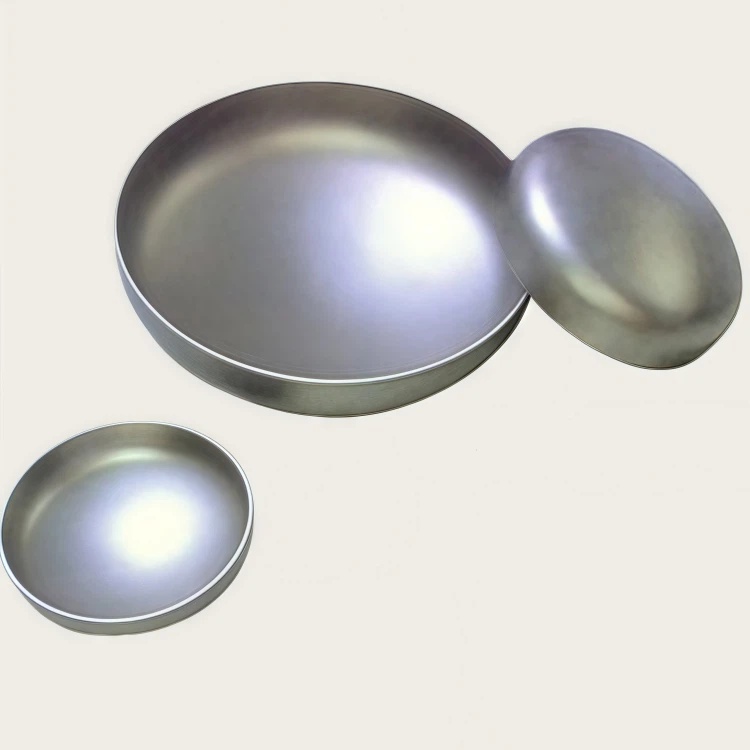

ASME Flanged and Dishes Head

سر فلنج دار و ظروف ASME ساخت دینجین به معنی سرهای بشقاب با فلنج مستقیم است.

تاثیر بر استرس

پس از اتصال سطح منحنی سر به سیلندر، تحت تأثیر فشار داخلی، سیلندر به صورت شعاعی منبسط می شود و لبه پایینی پوسته سر به صورت شعاعی منقبض می شود و در محل اتصال، تنش برشی و لنگر خمشی ایجاد می کند. این تنش ها بر روی تنش غشا قرار می گیرند تا حداکثر تنش سر را تشکیل دهند. تنظیم بخش لبه مستقیم از برهم نهی تنش خمشی در سر و تنش جوش لب به لب سیلندر جلوگیری می کند.

تاثیر بر تولید

طراحی قسمت لبه مستقیم هد برای برش قسمتی یا تمام لبه مستقیم زمانی که تعمیر آن به دلیل چروکیدگی شدید لبه پس از شکل‌گیری و مونتاژ سر و سیلندر مشکل است، مناسب است و همچنین برای عملکرد آزمایش غیرمخرب RT مساعد است.

استاندارد انتخاب ارتفاع بخش لبه مستقیم سر طلایی بالا

1. Select the straight edge height according to the nominal diameter of the head. When DN≤2000mm, the straight edge height h should be 25mm; when the nominal diameter of the head DN>2000 میلی متر، ارتفاع لبه مستقیم h باید 40 میلی متر باشد، و تحمل ارتفاع لبه مستقیم (5٪ تا 10٪) ساعت است (مطابق با مشخصات asme).

2. ارتفاع لبه مستقیم را با توجه به ضخامت سر انتخاب کنید. وقتی δ کمتر یا مساوی 10 میلی متر باشد، h باید 25 میلی متر باشد. وقتی 10＜δ کمتر یا مساوی 30 میلی متر باشد، h باید 40 میلی متر باشد. وقتی δ＞30 میلی‌متر، h باید 50 میلی‌متر باشد، که با مشخصات ASME نیز مطابقت دارد.

پس از پردازش سر ظرف جدید، بهتر است در حین نصب از جوش دستی استفاده شود. این روش جوشکاری دارای چگالی ظرفیت بالاتری نسبت به خط کوچک است. همچنین می تواند گرمای ورودی را در حین جوشکاری کاهش دهد، محدوده پردازش حساس را تا حد امکان به حداقل برساند، و به طور موثر از ذرات کریستال بزرگتر در منطقه تحت تأثیر گرما جلوگیری کند. ذرات کریستال بزرگتر می شوند و منجر به پدیده شکنندگی جدی می شوند، بنابراین تنش ناشی از جوشکاری به خوبی کاهش می یابد.

اگر سر بشقاب فولادی ضد زنگ عرضه شده توسط دالیان دینجین در محیط ایزوله دی اکسید گوگرد نصب شود و لایه ای از پوشش ضد خوردگی به قسمت بیرونی تجهیزات اضافه شود. در همین حال، استفاده از کویل بهبود خانه برای عملیات خنک کننده ضروری است، همچنین برای از بین بردن کل دستگاه اسپری خوب است.
