به عنوان تامین کننده هدهای بیضوی ASME، از نزدیک شاهد افزایش تقاضا برای این قطعات در صنایع مختلف بوده ام. سرهای بیضوی ASME در مخازن تحت فشار بسیار مهم هستند و ترکیبی منحصر به فرد از استحکام، دوام و کارایی را ارائه می دهند. در این وبلاگ، من به خواص مقاومت در برابر ضربه سرهای بیضوی ASME می پردازم و بررسی می کنم که چه چیزی آنها را به یک انتخاب قابل اعتماد برای کاربردهای حیاتی تبدیل می کند.
آشنایی با سرهای بیضوی ASME
قبل از بحث در مورد مقاومت ضربه آنها، مهم است که بفهمیم سرهای بیضوی ASME چیست. این سرها به شکل یک بیضی با محور اصلی و فرعی هستند. رایج ترین نسبت 2:1 است که به عنوان سر بیضوی ASME 2:1 شناخته می شود که تعادل بهینه ای را بین استحکام و استفاده از مواد ایجاد می کند. آنها بر اساس استانداردهای تعیین شده توسط انجمن مهندسین مکانیک آمریکا (ASME) طراحی و تولید می شوند و کیفیت و ایمنی بالا را تضمین می کنند.
عوامل موثر بر مقاومت در برابر ضربه
انتخاب مواد
انتخاب ماده یک عامل اساسی در تعیین مقاومت ضربه ای سرهای بیضوی ASME است. مواد متداول عبارتند از فولاد کربن، فولاد ضد زنگ و فولاد آلیاژی. هر ماده خواص منحصر به فرد خود را دارد.
فولاد کربنی به دلیل استحکام بالا و هزینه نسبتا پایین آن شناخته شده است. این می تواند نیروهای ضربه ای قابل توجهی را تحمل کند و برای بسیاری از کاربردهای صنعتی مناسب است. از طرف دیگر، فولاد ضد زنگ نه تنها مقاومت خوبی در برابر ضربه دارد، بلکه مقاومت بسیار خوبی در برابر خوردگی دارد. این باعث می شود آن را برای برنامه هایی که در آن سر در معرض محیط های خشن قرار می گیرد ایده آل باشد. فولاد آلیاژی بهترین های هر دو جهان را با استحکام بیشتر و اغلب مقاومت بهبود یافته در برابر دمای بالا و شرایط خورنده ترکیب می کند.
فرآیند تولید
فرآیند ساخت سرهای بیضوی ASME نیز نقش مهمی در مقاومت در برابر ضربه آنها دارد. یک فرآیند تولید به خوبی اجرا شده، ضخامت یکنواخت، شکل دهی مناسب و حداقل عیوب داخلی را تضمین می کند.
شکل دهی گرم روش رایجی است که برای شکل دادن به سرهای بیضوی استفاده می شود. در طول شکل دهی گرم، این ماده تا دمای بالا گرم می شود که آن را انعطاف پذیرتر می کند. این امکان شکل دهی دقیق را فراهم می کند و خطر ترک خوردن یا سایر عیوب را کاهش می دهد. از سوی دیگر، شکلدهی سرد زمانی استفاده میشود که نیاز به حفظ خواص مواد بدون تأثیر پردازش با دمای بالا باشد. با این حال، برای جلوگیری از تنش های داخلی که می تواند مقاومت ضربه را کاهش دهد، نیاز به کنترل دقیق تری دارد.
ملاحظات طراحی
طراحی سر بیضوی خود بر مقاومت ضربه ای آن تأثیر می گذارد. نسبت محور اصلی به فرعی، ضخامت سر و شعاع انحنا همگی به توانایی آن در مقاومت در برابر ضربه کمک می کند.

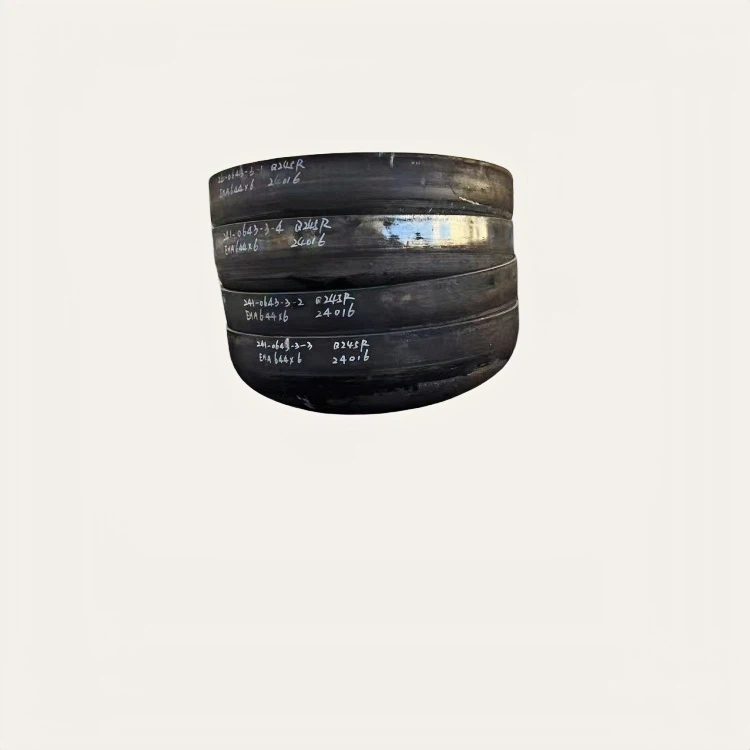

یک سر بیضوی ASME که به درستی طراحی شده باشد، بار ضربه را به طور مساوی در سطح آن توزیع می کند. این امر تمرکز تنش را در هر نقطه کاهش می دهد و از شکست موضعی جلوگیری می کند. به عنوان مثال، نسبت 2:1 درسر بیضوی ASME 2 1برای ارائه استحکام و مقاومت بهینه در برابر ضربه به دقت محاسبه شده است.
تست مقاومت در برابر ضربه
برای اطمینان از کیفیت و قابلیت اطمینان سرهای بیضوی ASME، از روش های مختلف تست استفاده می شود.
تست رها کردن
تست سقوط شامل انداختن یک جسم وزن دار روی سر از ارتفاعی خاص است. این یک ضربه ناگهانی را شبیه سازی می کند، مشابه آنچه که سر ممکن است در طول حمل و نقل یا در یک تصادف صنعتی تجربه کند. با اندازه گیری تغییر شکل و آسیب وارده به سر پس از افت، سازندگان می توانند مقاومت ضربه ای آن را ارزیابی کنند.
تست ضربه
تستر ضربه ابزار دقیق تری برای اندازه گیری مقاومت ضربه است. از یک آونگ یا ضربه گیر برای وارد کردن نیروی ضربه کنترل شده به سر استفاده می کند. انرژی جذب شده توسط سر در هنگام ضربه اندازه گیری می شود و ارزیابی کمی از توانایی آن در مقاومت در برابر ضربه ارائه می شود.
کاربردها و الزامات مقاومت در برابر ضربه
صنعت نفت و گاز
در صنعت نفت و گاز از سرهای بیضوی ASME در مخازن تحت فشار برای ذخیره سازی و حمل و نقل فرآورده های نفت و گاز استفاده می شود. این کشتی ها اغلب در معرض ارتعاشات، ضربه ها و ضربه های احتمالی در حین کار قرار می گیرند. بنابراین، مقاومت در برابر ضربه بالا برای جلوگیری از نشتی و اطمینان از ایمنی کل سیستم ضروری است.
هدها نه تنها در شرایط عملیاتی عادی بلکه باید در برابر اثرات خارجی بالقوه مانند برخوردهای تجهیزات یا بلایای طبیعی مقاومت کنند.سرهای صیقلی فلنج دار و ظروفیمعمولاً در این صنعت مورد استفاده قرار می گیرند، زیرا سطح صاف و طراحی مناسب فلنج آنها به مقاومت در برابر ضربه و عملکرد کلی کمک می کند.
صنایع شیمیایی
صنایع شیمیایی همچنین به شدت به سرهای بیضوی ASME در مخازن تحت فشار خود متکی است. از این ظروف برای ذخیره و پردازش مواد شیمیایی مختلف استفاده می شود که برخی از آنها می توانند بسیار خورنده باشند. علاوه بر مقاومت در برابر خوردگی، سرها باید مقاومت خوبی در برابر ضربه داشته باشند تا از آسیبی که می تواند منجر به نشت مواد شیمیایی شود، جلوگیری شود.
ماهیت خورنده مواد شیمیایی می تواند مواد را در طول زمان ضعیف کند و مقاومت آن در برابر ضربه را کاهش دهد. بنابراین، مواد با مقاومت در برابر خوردگی و ضربه بالا، مانند فولاد ضد زنگ، اغلب ترجیح داده می شوند.
تولید برق
در نیروگاه های تولید برق از سرهای بیضوی ASME در بویلرها و سایر مخازن تحت فشار استفاده می شود. این مخازن تحت شرایط فشار و دمای بالا کار می کنند. مقاومت در برابر ضربه برای اطمینان از یکپارچگی کشتی ها در هنگام راه اندازی، خاموش شدن و عملکرد عادی بسیار مهم است.
هدها باید در برابر تنش های حرارتی و همچنین اثرات احتمالی حرکت تجهیزات یا منابع خارجی مقاومت کنند.Torispherical Head ASMEگاهی اوقات به دلیل شکل منحصر به فرد خود در کاربردهای تولید برق استفاده می شود که توزیع تنش و مقاومت خوبی در برابر ضربه ایجاد می کند.
مزایای مقاومت در برابر ضربه بالا
ایمنی
بارزترین مزیت مقاومت در برابر ضربه بالا در سرهای بیضوی ASME ایمنی است. در صنایعی که از مخازن تحت فشار استفاده می شود، خرابی در اثر ضربه می تواند عواقب فاجعه باری داشته باشد. سرهای مقاوم در برابر ضربه، خطر پارگی یا نشت را کاهش می دهند و از تجهیزات و پرسنلی که در اطراف آن کار می کنند محافظت می کنند.
ماندگاری
سرهایی با مقاومت ضربه ای خوب دوام بیشتری دارند. آنها می توانند در برابر سایش و پارگی عملکرد عادی و همچنین ضربه های غیرمنتظره بدون آسیب قابل توجه مقاومت کنند. این امر نیاز به تعویض مکرر را کاهش می دهد و در دراز مدت باعث صرفه جویی در زمان و هزینه می شود.
هزینه - اثربخشی
اگرچه مواد مقاوم در برابر ضربه و سرهای خوب ساخته شده ممکن است هزینه اولیه بالاتری داشته باشند، اما در دراز مدت مقرون به صرفه تر هستند. کاهش خطر خرابی و عمر طولانی تر به معنای هزینه های نگهداری و تعویض کمتر در طول عمر مخزن تحت فشار است.
نتیجه گیری
خواص مقاومت در برابر ضربه سرهای بیضوی ASME تحت تأثیر عوامل متعددی از جمله انتخاب مواد، فرآیند ساخت و ملاحظات طراحی است. این هدها به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند، جایی که مقاومت بالای آنها در برابر ضربه برای ایمنی، دوام و مقرون به صرفه بودن بسیار مهم است.
به عنوان تامین کننده سرهای بیضوی ASME، متعهد به ارائه محصولات با کیفیت بالا هستم که سخت ترین استانداردهای مقاومت در برابر ضربه را رعایت می کنند. فرقی نمیکند در صنعت نفت و گاز، شیمیایی یا تولید برق فعالیت کنید، سرهای ما طوری طراحی شدهاند که در سختترین شرایط مقاومت کنند.
اگر برای پروژه خود به سرهای بیضوی ASME نیاز دارید، من شما را تشویق می کنم که برای بحث دقیق با ما تماس بگیرید. ما میتوانیم به شما کمک کنیم مواد، طراحی و فرآیند ساخت مناسب را انتخاب کنید تا اطمینان حاصل شود که هدهای شما از مقاومت بهینه ضربه برای کاربرد خاص شما برخوردار هستند.
مراجع
- کد دیگ بخار و مخزن تحت فشار ASME.
- کتاب های درسی علوم و مهندسی مواد برای خواص فولاد کربنی، فولاد ضد زنگ و فولاد آلیاژی.
- گزارش های صنعت در مورد استفاده از سرهای بیضوی ASME در صنایع نفت و گاز، شیمیایی و برق.
